Principe de génération d'azote par tamis moléculaire de carbone : Analyse technique de base de la séparation de l'air par PSA

1. Notions de base : Qu'est-ce qu'un tamis moléculaire de carbone (CMS) ?

Le tamis moléculaire de carbone (CMS) est un matériau d'adsorption de carbone poreux et le principal consommable des générateurs d'azote PSA. Il présente des micropores nanométriques uniformément répartis, dont la taille est précisément contrôlée entre 0,28 et 0,30 nm – se situant exactement entre les diamètres cinétiques des molécules d'oxygène (0,28 nm) et d'azote (0,30 nm), ce qui constitue la base physique précise pour la séparation de l'air.

2. Principe fondamental de la séparation par adsorption cinétique

La production d'azote par CMS repose sur les différences de vitesse de diffusion moléculaire, et non sur un tamisage physique. Après purification, l'air comprimé pénètre dans la tour d'adsorption remplie de CMS. Les molécules d'oxygène, plus petites, diffusent plus rapidement et sont adsorbées rapidement dans les micropores. Les molécules d'azote, légèrement plus grosses et plus lentes, traversent le lit au cours du cycle programmé pour produire de l'azote de haute pureté. Ce processus, basé sur les différences de temps de diffusion, est qualifié de séparation cinétique. Une fois les micropores saturés en oxygène, le système est dépressurisé pour désorber et évacuer l'oxygène piégé, permettant ainsi au CMS de se régénérer automatiquement – ​​sans chauffage ni agents chimiques – pour un fonctionnement cyclique à long terme.

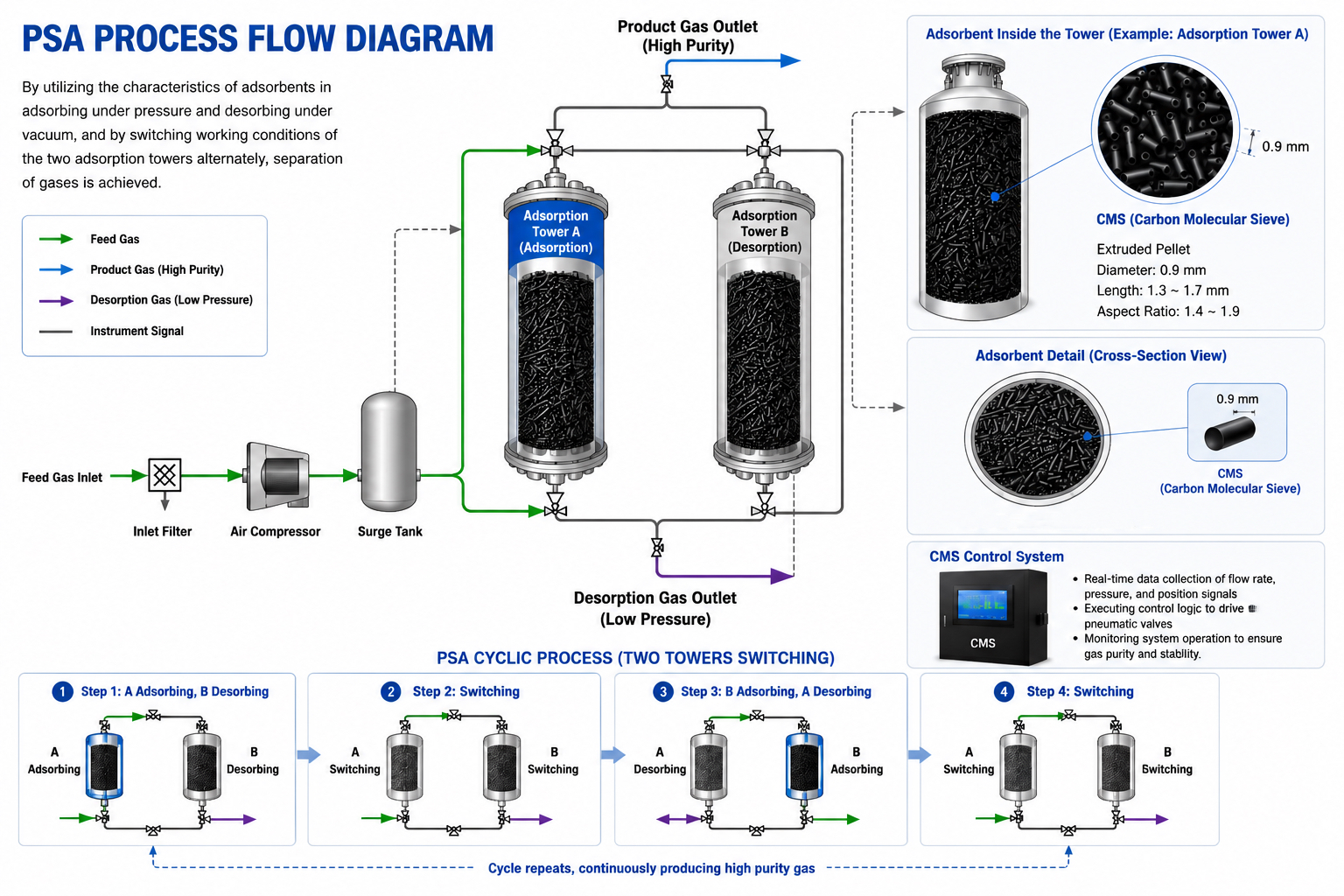

3. Schéma complet du procédé de génération d'azote par adsorption modulée en pression (PSA)

Le tamis moléculaire de carbone ne peut fonctionner seul. Il doit être associé à un système PSA à double tour pour assurer un approvisionnement continu en azote par adsorption sous pression et désorption sous pression alternées. Le processus complet de production d'azote se divise en quatre étapes clés.

3.1 Système de prétraitement de l'air (pré-purification)

Le compresseur d'air comprime l'air ambiant à une pression de 0,6 à 0,8 MPa. L'air comprimé traverse ensuite des sécheurs frigorifiques et des filtres de précision à trois étages afin d'éliminer complètement la poussière, l'eau liquide et les impuretés huileuses. L'humidité et l'huile constituent les principaux ennemis des tamis moléculaires de carbone (TMC), car elles provoquent un colmatage irréversible des micropores, altèrent durablement leurs performances d'adsorption et réduisent considérablement leur durée de vie. Par conséquent, un système de préfiltration complet est indispensable aux générateurs d'azote PSA standard.

3.2 Adsorption sous pression (étape principale de production d'azote)

De l'air comprimé sec et purifié est acheminé vers la tour d'adsorption remplie de CMS. Sous haute pression, les molécules d'oxygène sont rapidement adsorbées dans les micropores, tandis que les molécules d'azote traversent directement la tour. De l'azote de haute pureté, allant de 95 % à 99,999 %, peut être produit en quelques dizaines de secondes.

3.3 Égalisation de la pression (Processus d'économie d'énergie et de protection)

Une fois la saturation en oxygène atteinte dans une tour d'adsorption, le système bascule automatiquement entre les deux tours et équilibre la pression. La pression résiduelle à l'intérieur de la tour est recyclée afin de réduire la consommation d'énergie lors des pressurisations ultérieures. Ce procédé évite également les fluctuations de pression brutales, prévenant ainsi la pulvérisation des particules de tamis moléculaire de carbone et prolongeant efficacement leur durée de vie.

3.4 Décompression et désorption (régénération du tamis moléculaire)

La tour d'adsorption saturée est rapidement dépressurisée jusqu'à la pression atmosphérique. L'oxygène et les autres gaz impurs piégés dans les micropores sont entièrement désorbés et évacués. Les micropores du CMS retrouvent leur état initial, achevant ainsi la régénération automatique. Aucun dispositif de chauffage supplémentaire ni remplacement de consommables n'est nécessaire durant tout le processus de régénération.

4. Comparaison des performances : Production d'azote par PSA CMS vs autres technologies de production d'azote

Compte tenu du rapport coût-efficacité global, de la flexibilité de démarrage et d'arrêt et de la facilité de maintenance, la production d'azote par PSA CMS est devenue la solution privilégiée pour plus de 90 % des projets d'approvisionnement en azote industriels de moyenne et petite taille dans le monde.

5. Influence de la qualité du CMS sur les performances du générateur d'azote

Plus de 70 % des performances globales des générateurs d'azote PSA dépendent de la qualité des tamis moléculaires de carbone. Il existe un écart de performance considérable entre les tamis moléculaires de carbone bas de gamme et les tamis moléculaires de carbone industriels de haute précision.

• Tamis moléculaire de carbone inférieur: Distribution inégale des micropores, faible résistance à la compression et faible capacité d'adsorption d'oxygène. Il en résultera une pureté d'azote inférieure aux normes, un débit de gaz insuffisant et une consommation d'énergie accrue, nécessitant un remplacement complet dans un délai de 1 à 2 ans ;
• Notre tamis moléculaire de carbone de haute précisionNotre CMS présente une distribution uniforme des micropores, une résistance mécanique élevée, une grande capacité d'adsorption d'oxygène et une excellente résistance à l'huile et à l'humidité. Compatible avec toute la gamme de générateurs d'azote PSA, il offre une durée de vie de 6 à 8 ans en conditions normales d'utilisation. La production de gaz stable et durable permet de réduire efficacement la consommation d'énergie et les coûts de maintenance quotidiens pour les utilisateurs finaux.

6. Notre gamme de produits : Fourniture complète d’adsorbants pour la séparation de l’air

Forte de plus de 10 ans d'expérience dans le secteur des matériaux d'adsorption pour la séparation de l'air, notre entreprise se concentre sur la R&D, la production et la vente de tamis moléculaires et de consommables associés. Nos principales gammes de produits comprennent :

• Générateur d'azote industriel série complète CMS (CMS 220/240/260/280)
• Tamis moléculaire au lithium et tamis moléculaire zéolite pour générateurs d'oxygène PSA
• Dessiccants à base d'alumine activée et de gel de silice pour systèmes de séchage de l'air
• Services de remplissage personnalisés pour tours de séparation d'air et de solutions intégrées de séparation d'air

Nous proposons des services d'essai d'échantillons, la vente en gros de stocks importants et la production sur mesure de tamis moléculaires. Des services techniques gratuits, incluant des conseils sur le choix des tamis moléculaires et l'assistance à la mise en service des générateurs d'azote, sont disponibles. Nous aidons les fabricants d'équipements d'azote et les utilisateurs industriels à améliorer l'efficacité de leur production de gaz et à réduire leurs coûts d'approvisionnement.

7. Foire aux questions

•      Q : Le remplacement régulier du tamis moléculaire de carbone est-il nécessaire ?
• A: En conditions normales d'utilisation, un remplacement fréquent n'est pas nécessaire. Grâce à des systèmes de pré-purification performants, notre tamis moléculaire de carbone offre une durée de vie stable de plus de 6 ans. Seul un contrôle régulier des compresseurs d'air et des filtres de précision est requis.

• Q : La pureté de l'azote peut-elle être ajustée librement ?
• A: Oui. La pureté de l'azote peut être ajustée de 95 % à 99,999 % de manière flexible en modifiant le temps d'adsorption et la pression de travail, répondant ainsi aux besoins en azote des secteurs de l'emballage alimentaire, du soudage électronique, de l'industrie chimique et autres.

• Q : Une température ambiante basse affectera-t-elle l'efficacité de la production d'azote ?
• UN: Notre système d'azote PSA fonctionne de manière stable entre 0 et 45℃Pour les environnements de travail extérieurs à basse température dans les régions froides, des composants d'isolation thermique adaptés peuvent garantir une production de gaz continue et stable.
